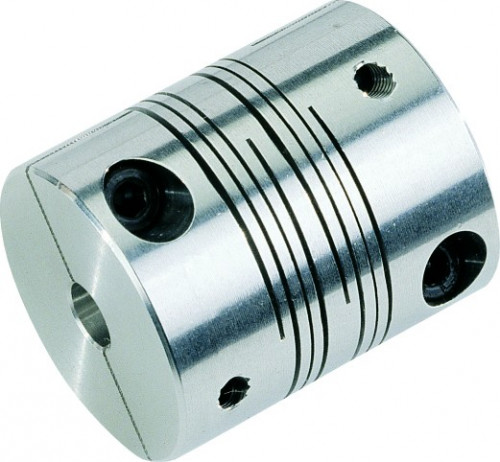

6x6x20x28 giunto flessibile in acciaio inox

I giunti flessibili sono progettati specificamente per le applicazioni di precisione, in particolare per quelle che coinvolgono componenti delicati come encoder e contagiri. Questi giunti a più scanalature offrono prestazioni eccellenti in termini di coppia e torsione. I valori caratteristici della coppia statica sono stabiliti per il massimo disallineamento. Per ottenere il valore della coppia dinamica, i valori caratteristici statici devono essere divisi per 2 per le applicazioni non reversibili. I giunti flessibili sono dotati di 2 viti a testa esagonale su ciascun lato.

MATERIALI DEI GIUNTI

Acciaio: C12L14 trafilato a freddo fino a 5"1/4. C1117, C1117L o C12L14 da 5"1/2 a 7"3/4.
Alluminio: barra di alluminio 7075 - T651
Acciaio inox: finitura lucida

ISTRUZIONI DI MONTAGGIO

- Spingere il giunto su un semialbero
- Allineare i due semialberi da unire
- Serrare le viti su un lato del giunto una volta che è stato posizionato
- Serrare completamente il secondo lato dopo aver ruotato il mozzo in modo che non vi sia alcun disassamento.
