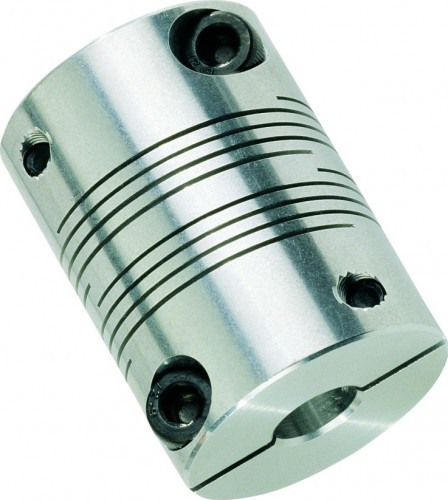

Giunto flessibile rinforzato 5x6x20x30 alluminio

I giunti flessibili rinforzati devono essere utilizzati in caso di disallineamento tra i due alberi prima dell'accoppiamento. Sono consigliati per trasmissioni a basso carico, come l'accoppiamento di un servomotore e di una vite di comando in un sistema di controllo del movimento. Sono progettati per sopportare coppie di potenza più elevate rispetto ai giunti flessibili (vedere qui), mantenendo una bassa torsione e compensando il disallineamento. I valori caratteristici della coppia statica sono stabiliti per un disallineamento massimo. Per ottenere il valore della coppia dinamica, i valori caratteristici statici devono essere divisi per 2 per applicazioni non reversibili e per 4 per applicazioni reversibili. I giunti flessibili rinforzati sono dotati di 2 viti esagonali autobloccanti su ciascun lato.

MATERIALI DEI GIUNTI

Acciaio: C12L14 trafilato a freddo fino a 5"1/4. C1117, C1117L o C12L14 da 5"1/2 a 7"3/4.
Alluminio: barra di alluminio 7075 - T651
Acciaio inox: finitura lucida

ISTRUZIONI DI MONTAGGIO

- Spingere il giunto su un semialbero
- Allineare i due semialberi da unire
- Serrare le viti su un lato del giunto una volta che è stato posizionato
- Serrare completamente il secondo lato dopo aver ruotato il mozzo in modo che non vi sia alcun disassamento.
