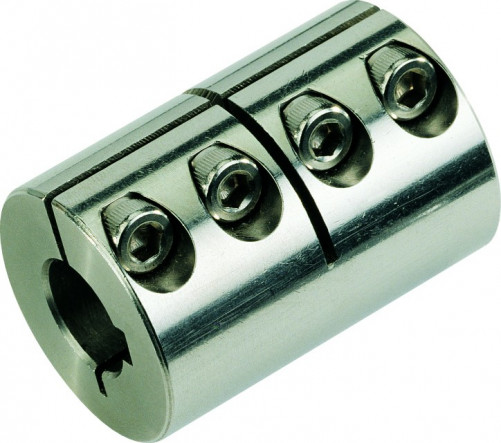

Giunto rigido monoblocco 35x35x67x95 acciaio

I giunti rigidi monoblocco costituiti da un unico elemento bloccano l'albero, offrendo un elevato potere di serraggio torsionale ed evitando i danni causati agli alberi dai morsetti con viti di bloccaggio perpendicolari. Sono particolarmente indicati per le applicazioni che richiedono un controllo di alta precisione del movimento e in cui i componenti sono correttamente allineati. (Collegamento di contralberi o collegamento di un motore a un riduttore).

Capacità di sviluppare una coppia potente
Assenza di corsa a vuoto
Tolleranza su d + .051 mm - .000 mm
Viti a testa cilindrica autobloccanti
A partire dal diametro 20, i giunti vengono forniti con una cava per chiavetta.

ISTRUZIONI DI MONTAGGIO

- Allineare il giunto ai due alberi da unire.
- Serrare le viti autobloccanti alla metà della coppia consigliata
- Quindi serrare le viti alla coppia massima
- Per i modelli a due blocchi, assicurarsi di mantenere la stessa distanza tra le due metà del giunto.
